Simulación del mundo real: Por qué las pruebas de torsión 3D son cruciales para la longevidad de los cables robóticos

En el dinámico mundo de la automatización industrial, los brazos robóticos rara vez se mueven en un solo plano. Se retuercen, doblan y rotan simultáneamente. Para los cables altamente flexibles que alimentan estas máquinas, esto crea un entorno de tensión complejo conocido como "Estrés mecánico 3D."

Las máquinas de prueba estándar a menudo prueban la flexión. or Torsión por separado. Sin embargo, para garantizar que un cable no falle dentro de un robot multieje, es necesario simular ambas fuerzas simultáneamente.

Hoy presentamos la solución para este desafío exacto: El Máquina de prueba de torsión 3D para cables TH-5814 por Suzhou Tophung.

¿Qué es la prueba de torsión 3D?

La serie TH-5814 está diseñada con un diseño único Estructura combinada de torsión y flexión compuestaA diferencia de los probadores tradicionales, esta máquina fija el extremo superior de la muestra de cable a un dispositivo de doblado, mientras que el extremo inferior se asegura a una plataforma giratoria.

Esta configuración permite una prueba sincrónicaSometiendo el alambre metálico a repetidas acciones de torsión y flexión simultáneamente. Esta es la única manera de detectar con precisión los defectos de deformación plástica que ocurren en condiciones reales de uso complejas.

Características principales de la serie TH-5814

1. Cumple con los estándares globales Para los fabricantes que exportan a nivel mundial, el cumplimiento normativo es fundamental. El TH-5814 es adecuado para requisitos de pruebas de cables altamente flexibles según las principales normas internacionales, incluyendo TÜV 2TFG 2577, UL RP5770, VDE-PB-0022, IEC60227-2, y CRIA 0003.

2. Alta eficiencia y rendimiento El tiempo es oro en el laboratorio. El TH-5814 cuenta con... 3 estaciones de prueba, lo que le permite probar varias muestras a la vez.

• Velocidad de prueba: Ajustable de 0 a 60 veces/min.

• Ángulo de torsión: 0° a ±720°.

• Ángulo de curvatura: 0° a ±120°.

• Flexibilidad:Los ángulos iniciales de torsión y flexión se pueden sincronizar o configurar independientemente a través de la pantalla táctil del PLC.

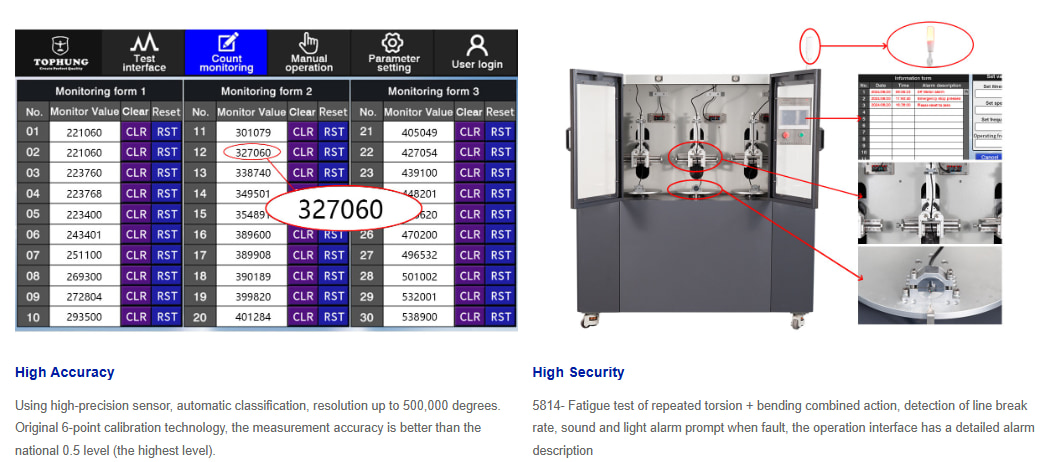

3. Detección inteligente de fallos Probar hasta la destrucción es inútil si se pierde el momento exacto del fallo. El TH-5814 puede equiparse con 30 pares de interfaces de monitorización.

• Monitoreo en tiempo real: El dispositivo se puede ampliar a monitores de resistencia multicanal para rastrear la conectividad en línea.

• Alarma instantánea: Si se produce una ruptura de línea, el sistema activa una alarma sonora y luminosa, y la interfaz muestra una descripción detallada del fallo.

4. Precisión y exactitud La fiabilidad de los datos está garantizada por sensores de alta precisión y la tecnología original de calibración de 6 puntos. La precisión de la medición es superior a la de... nivel nacional 0,5 (el nivel más alto), con una resolución de hasta 1/500.000.

Especificaciones técnicas de un vistazo

• Modelo: Serie TH-5814

• Diámetro de la muestra: Ф1.0mm ~ Ф16mm

• Distancia (punto fijo al punto de torsión): 100~300 mm

• Seguridad: Caja de protección de seguridad integrada con alarmas sonoras y luminosas

• Fuente de alimentación: 220 V, 50/60 Hz



¿Por qué elegir Tophung?

Con más de 12 años de enfoque Con una sólida experiencia en el sector de equipos de prueba y 6 años de experiencia en exportación, Suzhou Tophung comprende las necesidades del mercado global. Ofrecemos... Garantía de 1 año, mantenimiento de por vida y promesa de una respuesta dentro de las 48 horas para cualquier problema de servicio.

¿Estás listo para actualizar tu laboratorio para la era robótica? El TH-5814 tiene un plazo de entrega de tan solo 25 días laborablesContáctenos hoy para garantizar que sus cables puedan soportar los giros y vueltas del futuro.
